地下通道型波抑制器
介绍
到目前为止，最有效的波浪散热器是地下通道抑制器的短管式。使用名称“短管”，因为该结构具有液压教科书中讨论的短管的许多特性。该波抑制器可以被添加到现有结构或包括在原始结构中。在任何一种情况下，它提供略微结构，这是经济的构造和有效操作，
结构安排
基本上，该结构包括放置在流动通道中的水平屋顶，具有足够高的头部，以使所有流动在屋顶下方通过。可以将沟道地板上方的屋顶的高度设置为有效地减小波高，以获得相当大的流量或通道级。然而，屋顶的长度决定了对任何特定屋顶设置获得的波抑制量。
物理建模
该结构的建议基于三个单独的模型研究，每个调查具有不同的流量条件和波浪减少要求。然后基于物理建模概括了设计。
地下通道波抑制器的性能

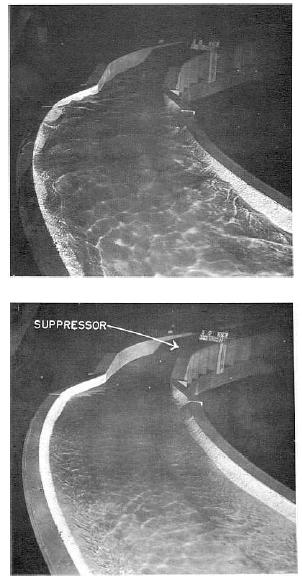

下面的图示出了地下面波抑制器的有效性。，下面的图示出了用于开发波抑制器的液压模型之一，以及抑制器对运河中的波浪上的效果，图显示了原型安装的照片之前和之后，表示原型性能与模型预测的一样好。在这种情况下，希望减少进入衬里管道的波浪高度，以防止在接近最大放电时覆盖运河衬里。每秒3000立方英尺低于3,000立方英尺，波浪有证据，但没有概述衬里。
然而，对于较大的放电，静脉盆地产生的中等波浪，其实际上是通过盆地和运河之间的短路转变来增强。这些强化的波浪将衬里略微超过每秒4,000立方英尺，并在每秒4,500立方英尺处成为严重的问题。
使用从2,000至5,000℃的排出量长21英尺的抑制器进行测试。抑制器位于静脉盆地的下游。试验结果，以确定使用最大放电，5,000 c.f.s.的屋顶和通道地板之间的最佳开口。通过14英尺的开口，波浪从约8英尺到约3次。波浪减少到小于2英尺，开口为11英尺。由于在地下通道出口处产生的湍流，较小的开口产生较少的波浪高度减小。因此，可以看出，从10到12英尺的开口产生最佳结果。随着开口设置在11英尺处，然后确定抑制器效果用于其他放电。
为了确定抑制器长度对波的影响，在变化的长度时，其他因子保持恒定。在抑制器10,21,30和40英尺上进行测试，该抑制器10,3,000,4,000和5,000c.f.S和结果是概括的。

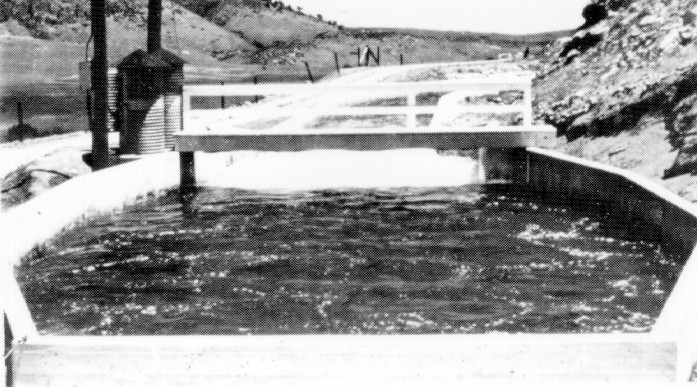

相同类型的波抑制器在安装中成功地使用了相同的波抑制器，从而获得最佳波高度减少，因为从地下通道的流动直接排出到其中所希望获得精确放电测量的测量水槽中。结构的容量为每秒625立方英尺，但下端通道需要为低流量以及最大值。这里可以看出，从最小槽到最大峰值测量的最大波形高度不会发生在连续波上。因此，水表面看起来比通过最大波浪高度所示更平滑。
