负载支承类型|滚柱、铰链、固定式

滚轮支架

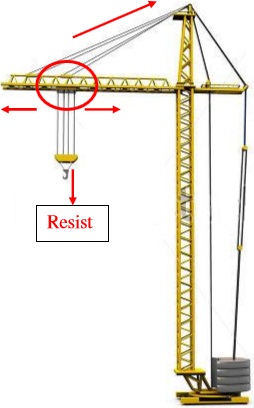

滚柱支架可沿滚柱支撑的表面自由旋转和平移。表面可以是水平的、垂直的或以任何角度倾斜的。滚柱支架通常以轴瓦的形式安装在长桥的一端。这种支撑允许桥梁结构随着温度变化而膨胀和收缩，如果没有这种膨胀，力会使河岸处的支撑断裂。这种支撑不能抵抗侧向力。如图所示，在重工业的框架式起重机中也使用滚轮支架，该支架可通过抵抗垂直载荷而向左、向右移动和旋转，从而使重物水平地从一个地方转移到另一个地方。

铰链支架

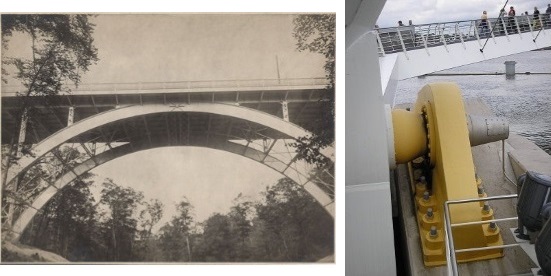

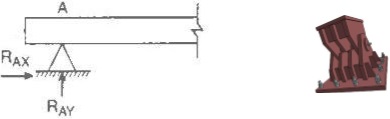

铰链支架能够抵抗作用在平面任何方向上的力。这种支撑不会对旋转产生任何阻力。反应的水平和垂直分量可以用平衡方程来确定。三铰拱桥也可采用铰支，在岸边采用铰支，中间采用内铰。它也用于门中，只在门中产生旋转。铰链支撑降低了对地震的敏感性。

固定支架

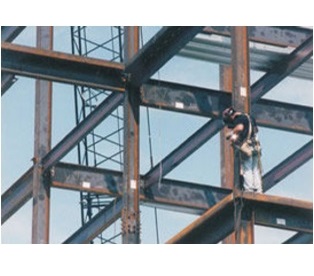

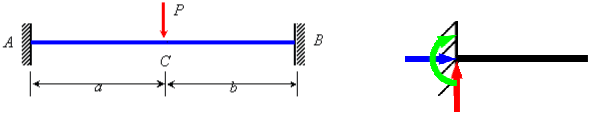

固定支架可以抵抗垂直和水平力以及力矩，因为它们同时抑制旋转和平移。它们也被称为刚性支撑，对于一个结构的稳定性应该有一个固定的支撑。混凝土基座上的旗杆是RCC结构中固定支架的常见示例。梁的钢筋嵌入柱中以产生固定支架，如上图所示。同样，钢结构中所有的铆接和焊接接头都是固定支架的例子，由于螺栓连接的引入，铆接连接现在不太常见。

固定支架

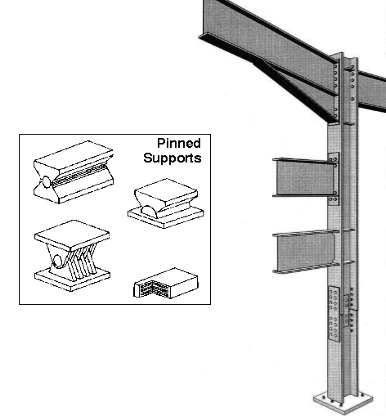

铰接支架与铰接支架相同。它既能抵抗垂直力也能抵抗水平力，但不能抵抗一瞬间。它允许结构构件旋转，但不能向任何方向平移。许多连接被假定为固定连接，即使它们在现实中可能抵抗少量的力矩。这也是事实，一个固定连接可以只允许在一个方向上旋转；提供对任何其他方向旋转的阻力。在人体内，膝盖是铰链支撑的最好例子，因为它只允许在一个方向上旋转，并抵抗侧向运动。理想的铰接和固定支座在实践中很少出现，但支承在墙上或与其他钢梁简单连接的梁被认为是铰接的。弯矩和剪力的分布受支承条件的影响。

内铰链

内部铰链通常用于连接非支撑点处的受弯构件。例如，在上图中，拱门的两半通过内部铰链连接起来。

在某些情况下，它是有意引入，以便过剩负荷打破这一薄弱地带，而不是损害其他结构元件，如上图所示。
