确定土壤水土塑性极限的液体限制
仪器

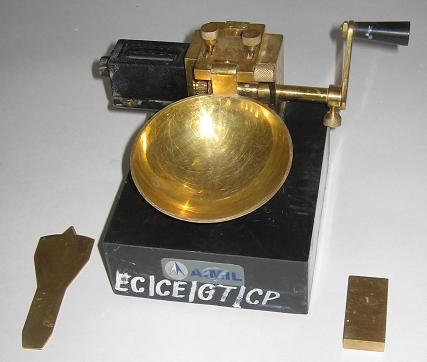

液限装置- 由悬挂在托架上的黄铜杯组成的机械装置，该铲斗被设计成将其放在硬橡胶基座上。该装置可以通过手动曲柄或电动机操作。
杯子‑黄铜，质量（包括杯架）为185至215 g。
凸轮‑设计用于在至少180°的凸轮旋转距离内，平稳连续地将杯形件提升至其最大高度，当凸轮从动件离开凸轮时，杯形件不会产生向上或向下的速度。
平槽刀具- 由具有指定尺寸的塑料或非腐蚀金属制成的工具。
量规- 用于将杯子滴高度调节至10mm的金属测量块。
磨砂玻璃板‑用于轧制塑性极限螺纹。
意义和用途
该测试方法用作若干工程分类系统的组成部分，以表征土壤的细粒粒分数，并指定结构材料的细粒粒径。土壤的液体限制，塑料极限和可塑性指数也被单独或一起使用，与其他土壤性质相比，与工程行为相关，例如可压缩性，渗透性，致密性，收缩膨胀和剪切强度。
范围
本试验方法包括测定土壤的液限、塑限和塑性指数。土壤的液限和塑限通常被称为阿太堡极限。
液体限制的程序测试
将制备好的样品的一部分放在液限装置的杯子里，放在杯子放在底座上的位置，并将其摊铺，使其最深处有10毫米深。在土壤上形成一个水平面。注意消除土壤样本中的气泡。将样本的未使用部分保存在储存容器中。
通过从杯子顶部到杯子的底部，通过从杯子的顶部形成一个凹槽，向前形成土壤中的凹槽。当形成凹槽时，将凹槽工具的尖端固定在杯子的表面上并保持工具垂直于杯子的表面。
以每秒2滴的速度抬起并落下杯子。继续起动，直到土壤样本的两半在凹槽的底部相互相遇。两半必须沿距离为13mm（1/2英寸）。
记录闭合槽所需的滴数。
去除一片土壤并确定其含水量W.
对含水量略高或略低的土壤样品重复步骤1至5。是否应该添加或移除水取决于上一个样本中关闭树丛所需的锤击次数。
笔记：液限是指在13 mm的距离内，需要25次锤击才能闭合槽的含水量。每次增加含水量至少进行五次试验。随着含水量的增加，封闭沟槽所需的锤击将减少。
观察和计算：
| 样品号码 | 01. | 02. | 03. |
| 集装箱编号 | 24. | 21. | 25. |
| 击打次数 | 17. | 25. | 34. |
| 空容器质量（M1），gm | 44.9 | 46. | 44.6 |
| 容器+湿土（M2），GM | 78.3. | 81.3. | 76.8. |
| 容器+干燥土壤的质量（m3.)，总经理 | 70 | 75.30. | 74.10 |
| 水含量= w =（m2 - m3./ M.3.- m1）x 100，％ | 33.07 | 20.30 | 10.00 |
液体限制，陆上通信线
以含水量为纵坐标和算术标度，在半对数图上绘制水杯的含水量w和相应滴数N之间的关系，并以对数标度在横坐标上绘制滴数。通过五个或更多打印点绘制最佳拟合直线。取与25滴横坐标相交的线对应的含水量作为土壤的液限LL。
图形
以下是水含量与打击数量之间的关系图
注意事项
- 在执行每个测试之后，必须清洁杯子和开槽工具。
- 打击的数量应该足以关闭凹槽。
- 吹的次数应在10到40之间。
应用程序
- 液体限值的价值有助于细粒土的分类。
- 流动指数、韧性指数等的计算需要液限值。
液限试验的局限性
塑限测定程序
也可以看看：塑限的定义
从20克样品中选择1.5至2克样品进行测试。
在磨玻璃板上的手掌或手指之间滚动试样，使其从均匀直径的螺纹处开始。
继续滚动螺纹，直到达到3.2毫米或1/8英寸的均匀直径。
当螺纹直径为1/8英寸时。把它变成一个球。
揉捏土壤几分钟以略微减少水含量。
重复步骤2至5，直到螺纹崩溃在均匀直径为1/8时。
当土壤达到它会崩溃的点时，当螺纹是均匀直径为1/8“时，它处于其塑料极限。确定土壤的水含量。
笔记：重复此过程三次以计算样品的平均塑料极限。
计算
塑限，PL
计算从三个塑料极限测试获得的水含量的平均值。塑料极限PL是三种水含量的平均值。
可塑性指数
计算塑性指数如下：pi = ll - pl在哪里：
LL=液限，PL=塑限。
注意事项
- 实验所需的仪器应该是干净的。
- 所有读数都应仔细注意。
- 实际应用
- 采用液限和塑限值对细粒土进行分类。
- 采用液限和塑限值计算土的流动指数、韧性指数和塑性指数。
观察和计算：
| 集装箱数量 | 24. | 25. |
| 空容器的重量（m1）GM. | 45.7 | 44.5 |
| 容器重量+湿土（M2）GM. | 50.6 | 49.5 |
| 容器+干燥土壤的重量（m3.）GM. | 48. | 46. |
| 含水量=（M2-m）3./ M.3.-M1）100个％ | 1.13 | 1.17 |
平均塑限=（1.13+1.7）/2=1.15%
