使用自重压力表校准器校准压力表

装置

• 有以下主要部件的自重压力表校准器，
• 油缸
• 权重
• 螺丝
• 精神层面
• 气缸进气
• 要校准的仪表
• 液压试验台

概念:

规的校准:

将一个仪器的值与标准的值进行比较称为对该仪器的校准。

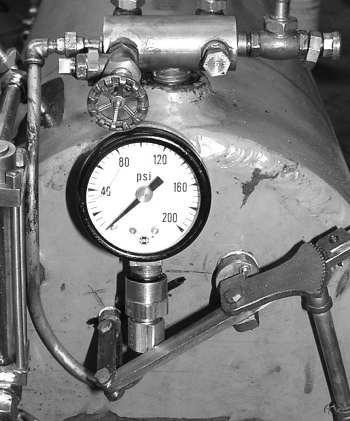

压力表:

我们用来测量压力的仪器叫做压力表。

还读:矩形缺口校正|其他流体力学实验

绝对压力:

以绝对零度测量的压力称为绝对压力。

计压力:

用大气压力测量的压力称为表压。

真空压力:

负压力表压力称为真空压力。

大气压力:

我们上方大气施加的压力被称为大气压力。其标准值如下。

1 atm =	14.7 psi
	101300年宾夕法尼亚州
	0.1 Mpa
	76厘米汞
	760毫米汞柱
	1.01酒吧
	34岁的水

过程:

• 我把压力表和校准组件放在工作台上。

• 我把入口管连接到压力表歧管上。

• 一长管连接到校准器排水管，并将其置于通道中，以防止水溢出到工作台顶部。

• 在观察酒精水平的同时，校准器被调平。

• 我取下活塞并准确地确定了它的质量。

• 我关闭了工作台的控制阀，打开两个旋塞，然后我操作泵启动器，也打开控制阀，让水进入气缸。

• 从管中取出气泡后，我将阴茎与流量控制阀封闭并切换泵。

• 我记下了与活塞质量相对应的仪表读数。5千克。

• 然后我每次增加0.5 kg的质量，并记录相应的仪表读数。

• 然后根据下式求出绝对量规误差。

• 绝对压力表误差=汽缸压力-压力表读数

• 然后通过下面的公式找出年龄测量误差的百分比。

• %年龄仪表误差=绝对仪表误差*100 /气缸压力

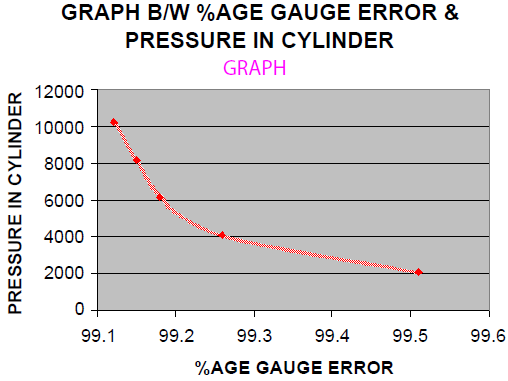

• 然后我绘制了一个图表之间的百分比年龄压力表误差和压力在气缸。

S.No	活塞质量 公斤	活塞面积 平方米	缸内压力 KN / M2 = F /	计读数 KN / M2	绝对测量误差 KN / M2	%的年龄判断错误
1	0.5	244.8 * 10 - 6	2042.48	10	2032.48	99.51
2	1	244.8 * 10 - 6	4084.96	30.	4054.96	99.26
3.	1．5	244.8 * 10 - 6	6127.45	50	6077.45	99.18
4	2	244.8 * 10 - 6	8169.93	69	8100.93	99.15
5	2．5	244.8 * 10 - 6	10212.41	89	10123.41	99.12
