钢结构的类型

用户haseeb jamal的配置文件图片
经过:Haseeb Jamal./在:2017年8月31日/种类桁架

钢结构的分类

  1. 张力成员
  2. 压缩成员
  3. 桁架系统和框架系统
  4. 内置成员和结构
  5. 壳体结构
  6. 悬架结构

张力成员:

主要是:

  1. 桁架中的和弦成员
  2. 在支撑系统中对角线支撑
  3. 悬架屋顶的电缆元件,悬架桥和悬挂器的主电缆。

钢张力和压缩构件

压缩成员

主要是:

  • 建筑物中的柱子;
  • 桁架中的桁架和对角成员的和弦成员
  • 稳定性是压缩成员的设计和行为的重要考虑因素
  • 区域通常散布为最大化旋转半径

梁成员:

  1. 主要加载横向于纵向轴线并通过弯曲抵抗负载
  2. X截面区域位于远离中性轴的情况下是实用的
  3. 在大多数情况下使用通常使用的形状
  4. 对于焊接板制成的深层梁I形切片常用
  5. 对于较小的负载并跨越窗口彼此常用
  6. 由于横向扭转屈曲导致的不稳定是一个重要的考虑因素

钢梁构件

开纸钢托梁

  1. 经济型屋顶框架框架。
  2. 轴托梁由轴承墙壁或钢梁支撑。
  3. 薄混凝土地板沿着钢筋或焊接钢丝织物的两个方向加强。

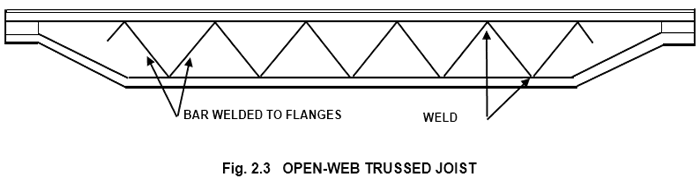

打开网桁架托梁

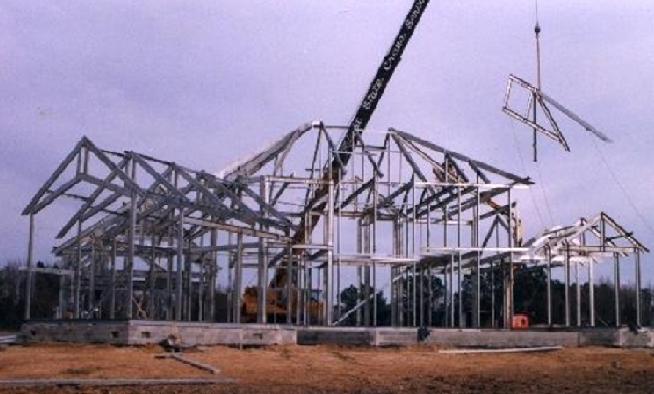

基于形状的分类

基于钢结构的形状分类

  1. 古典骷髅框架
  2. 钢桁架
  3. 刚性框架
  4. 拱门
  5. 圆顶
  6. 电缆支撑屋顶
  7. 梁,梁和列支持的古典系统。
  8. 梁:W或S形状,屋顶紫线的沟道形状
  9. 柱子:一般是W形状

钢桁架

钢桁架

  1. 三角形刚性结构
  2. 最常见的双倾斜屋顶桁架
  3. Fink&Pratt。
  4. 最常见的平桁架:普拉特&沃伦
  5. 没有跨度限制
  6. 通常是预制的
  7. 用木材或钢板用来支撑屋顶。
  8. 支撑:如果在砖石墙上休息
    1. 对角线支撑在交替的海湾
    2. 连续支柱(角度,频道

屋顶桁架的类型

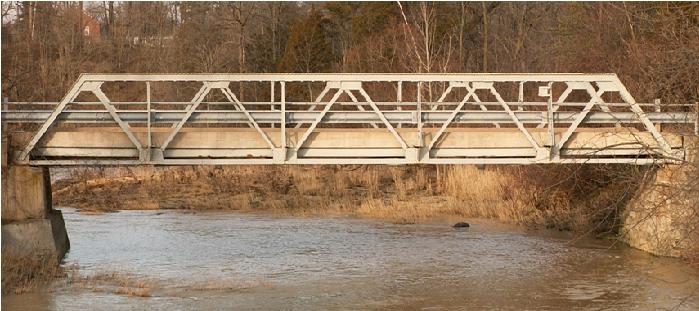

桁架桥

桁架桥

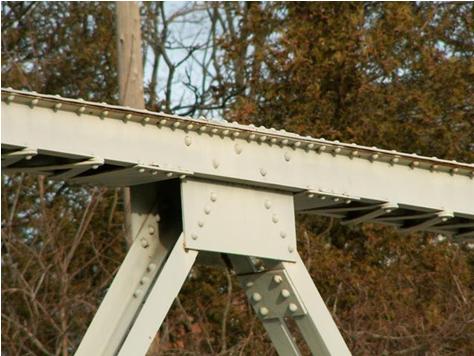

建立成员

建筑成员

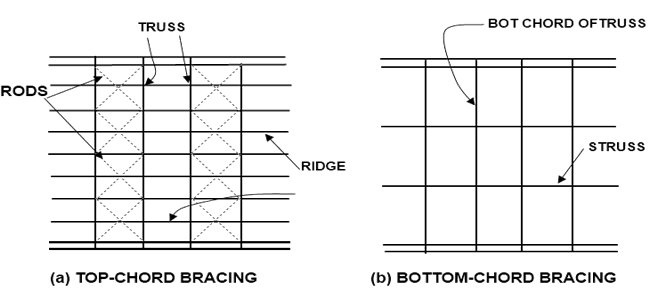

顶部和底部和弦支撑

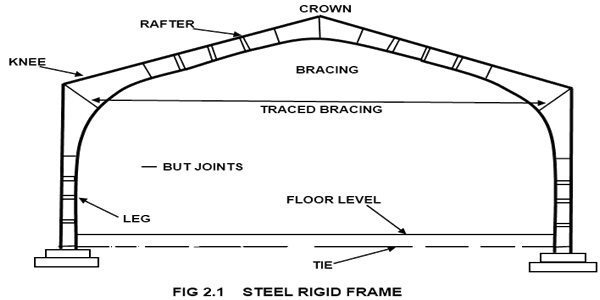

刚性框架

  1. 对于大型无障碍地板和天花板高度。
  2. 跨越40'至100'
  3. 成员通过螺栓连接和焊接
  4. 成员:W形状或卷筒板圆角焊接到法兰板
  5. 与底板(螺栓固定)的基础连接

刚性钢架

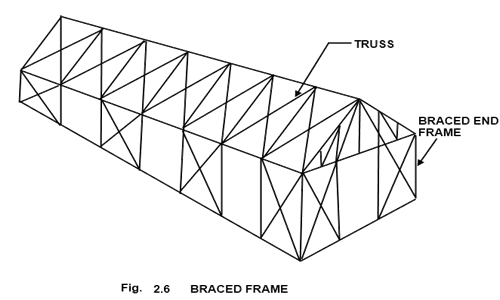

支撑框架

钢拱结构

  1. 用于外地房屋,展览馆,。跨度超过300'
  2. 最常见的类型:三个铰链拱

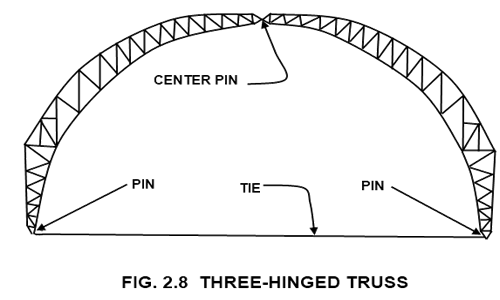

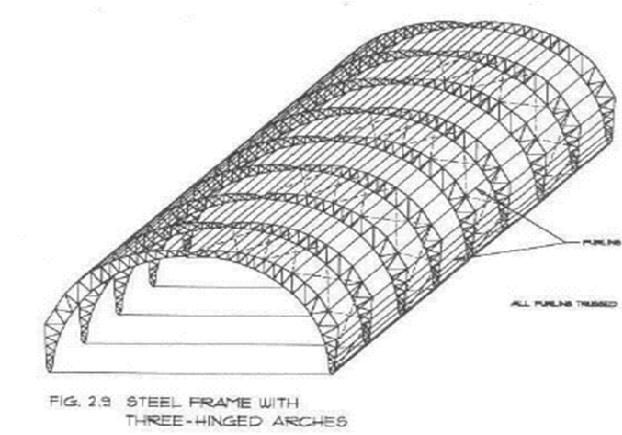

三个铰链桁架

  • 横向支撑;
  • 拱形之间的弯曲表面的对角线支撑
  • 肋骨侧向支撑斑点或桁架斑纹。

三个铰链拱门

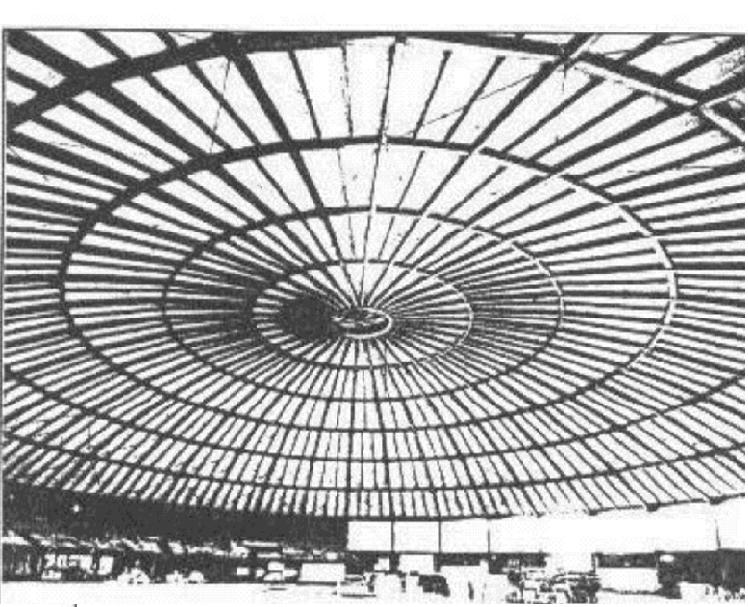

钢圆顶

  • 用于大型圆形区域:装配大厅,体育馆,野外房屋..
  • 跨直径高达400'
  • 结构成员:
  • 周长(张力环)
  • 圆顶和环由横向支撑的柱或轴承墙壁支撑
  • Purlins支持屋顶甲板和肋骨之间的跨度

钢圆顶

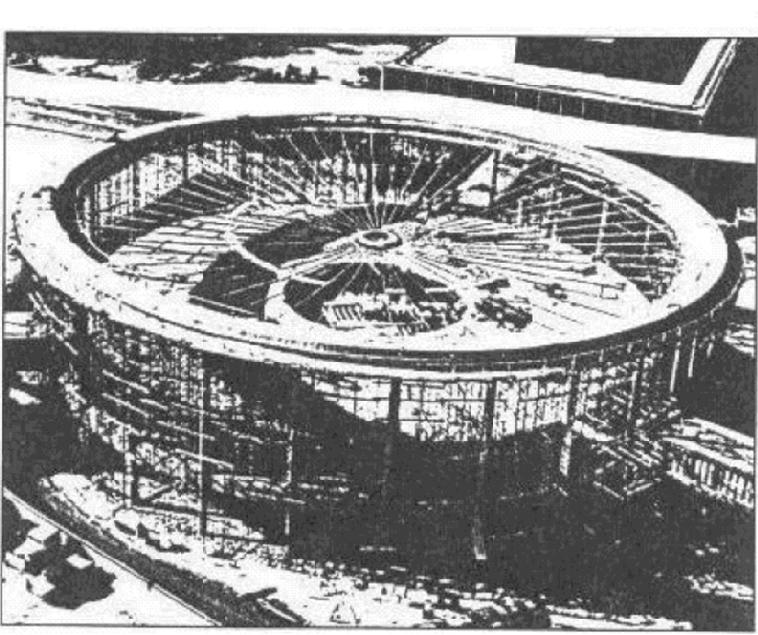

电缆支撑屋顶

芝加哥奥黑尔国际机场餐厅

  1. 钢筋混凝土压缩环190'DIA
  2. 在地上的26个RCC柱58英尺处支持戒指
  3. 张力环W形13'DIA
  4. 电缆10.5'的凹陷
  5. 电缆的末端锚定到两个环
  6. 屋顶甲板:预制RCC板坯3.5“厚度,适合电缆,突出的吊索挂在电缆上。

电缆支撑屋顶圆顶

着名钢结构的例子

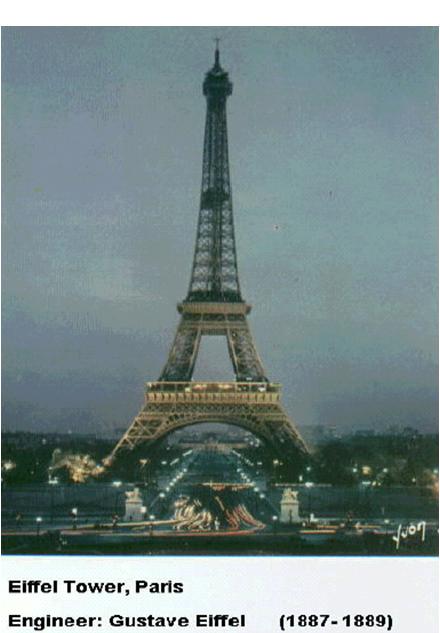

艾菲尔铁塔,巴黎

  1. 世界上最高的结构有时(990')。
  2. 最初是持续20年的建成。

艾菲尔铁塔 - 着名的钢结构

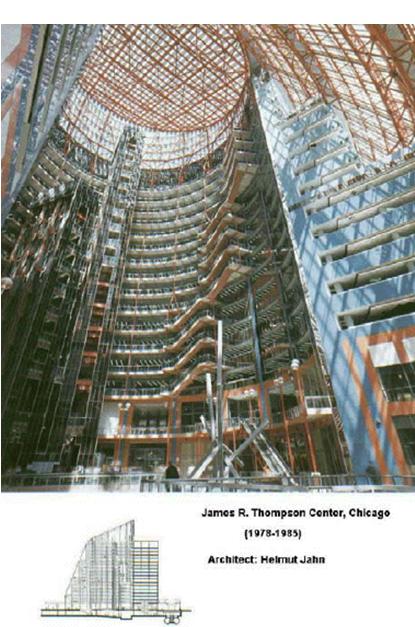

詹姆斯·唐·罗马森,芝加哥

  1. 该建筑物由17张故事幕墙封闭。
  2. 圆形塔的直径为160'
  3. 圆形塔作为气缸突出,其顶部类似于鼓,没有圆顶向广场倾斜的滚筒。
  4. 办公室空间位于圆形墙和外壳之间

詹姆斯汤普森中心,芝加哥

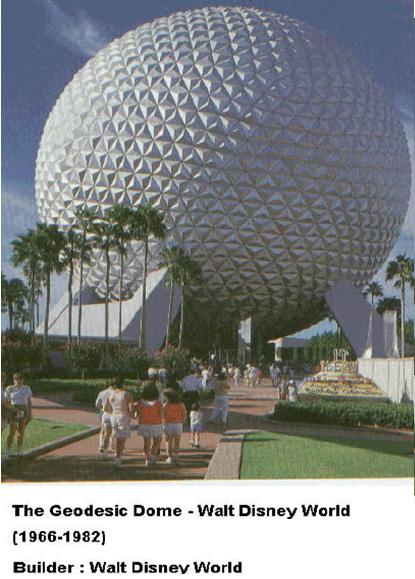

沃尔特迪斯尼世界的测地圆顶

  1. 宇宙飞船地球是一个巨大的高尔夫球,站在180英尺。
  2. 该结构旨在承受200英里/小时的风速
  3. 结构:钢制框架包层,配有刻面铝板,站在3双钢腿上。
  4. 遗址大多是沼泽,充满了大量的有机材料,水含量为95%。
  5. 作为一种解决方案,除去250万立方码土壤,用清洁材料取代

测地圆顶,迪士尼土地

伊利诺伊大学室内足球设施,Urbana

  • 屋顶结构是半抛物线圆顶
  • 大型单拱形箱桁架横跨现场的长度,并支撑1/2的屋顶载荷。

室内足球设施,伊利诺伊州

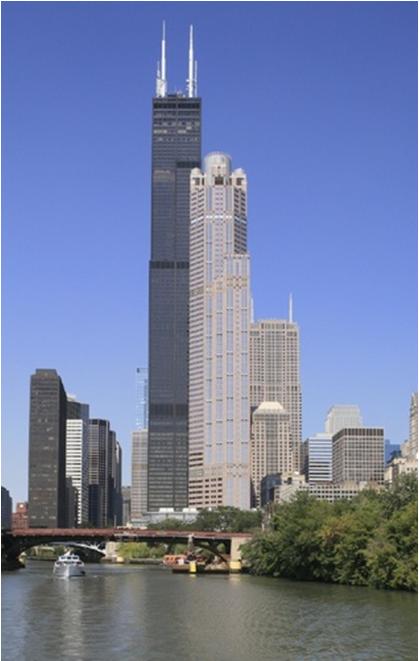

  1. 110个楼层高
  2. 总高度= 1725英尺
  3. 基于革命性的捆绑管设计
  4. 刚性外墙充当空心管的墙壁
  5. 有9个管
  6. 管数量随高度减少
  7. 由孟加拉国的Fazl-Ur-Rehma末期设计
  8. 由114份桩支持

西尔斯塔,芝加哥
