钢结构的失效类型

用户Haseeb Jamal的头像
由:Haseeb贾马尔/:2017年7月24日/类型的

钢结构的失效类型:

  1. 螺栓剪切失效。
  2. 板的承载失效。
  3. 钢板边缘撕裂失效。

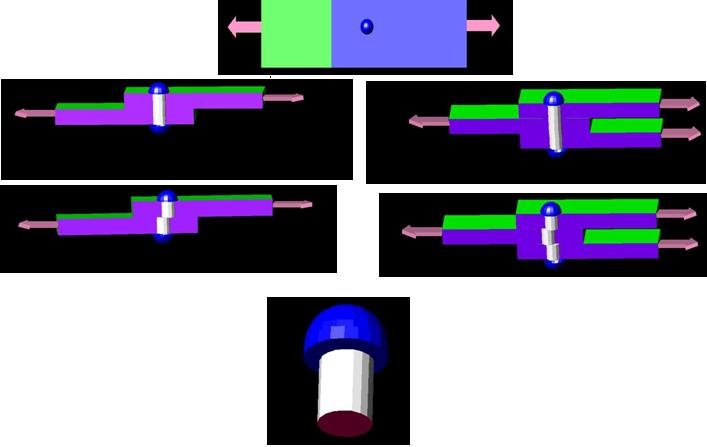

螺栓剪切破坏:

螺栓剪切破坏

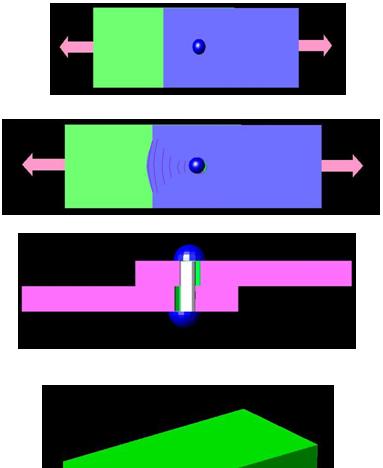

板的承载失效:

板的承载失效

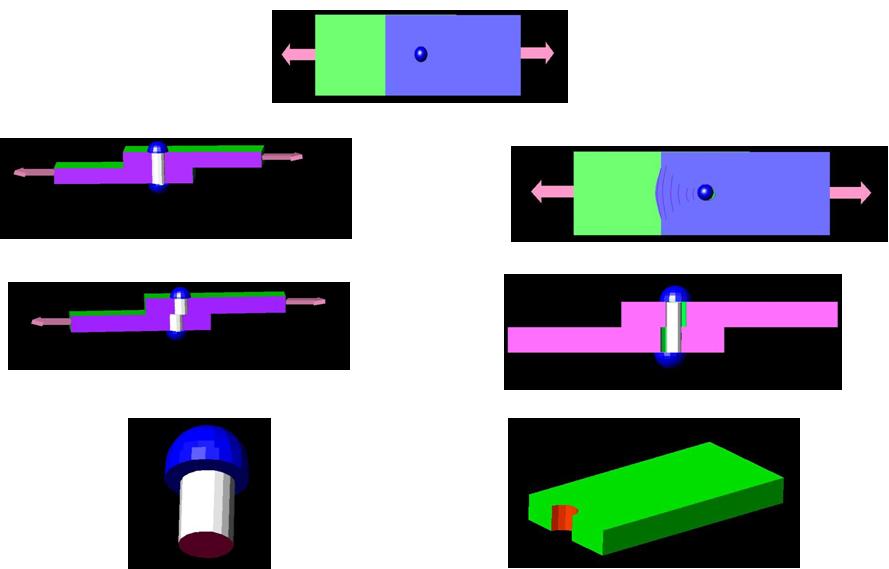

剪切与承载区

剪切支承面积

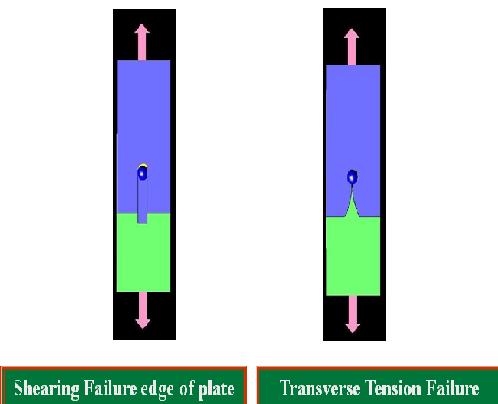

板材边缘撕裂失效

撕裂失效边缘板

作用力偏心距:

搭接的板容易弯曲。

作用力的偏心度

弯曲导致紧固件在板材上的承载不均匀

作用力的偏心度

撕裂失败

试验表明,如果测得的平行于受力线的Le不小于螺栓直径乘以连接件承载应力与抗拉强度之比,则不会发生材料自由边撕裂破坏。

由螺栓传递的力
P = fp D t ------------------------(A)
沿两个剪切面造成破坏的力
P = 2(Le - D / 2) tu
u = 0.7 Fu
P = 1.4Dt Fu (Le / D -1/2) -----(B)
(A)与(B)等价

撕裂失败

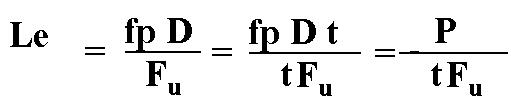

式(C)可近似为

所以方程变成了;

LRFD和自闭症
