墙内水平和垂直钢筋
计划要求:
任何项目的设计师(建筑师/工程师)应在其设计图上清楚地注明以下信息:
- 将所有墙壁的横截面分开。每个横截面都应该清楚地显示用于建筑检查员和安装人员的块的大小(即4、6、8或10英寸)。
- 每个截面应显示每层楼的墙高。
- 应在每面墙横截面上或在其他板材上注明每层楼的竖向和水平钢筋尺寸、间距和钢筋等级。

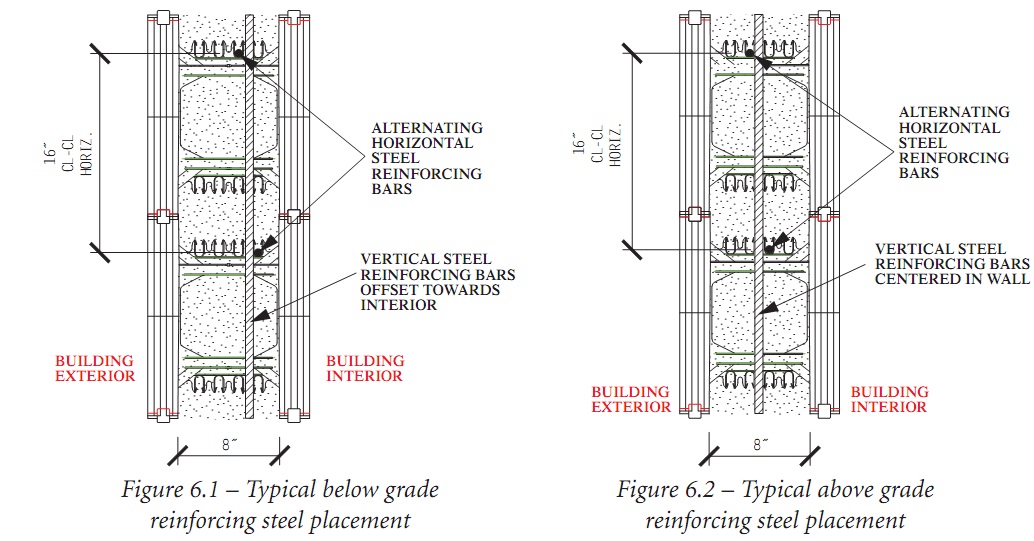

- 钢筋的放置,特别是垂直的钢筋,应清楚地标明(即偏离中心或朝向室内外或在墙的中心)。还看到:钢筋弯折的时间表
- 设计师应为预计拼接的每段墙指定搭接类型和长度。
配筋用途:
钢筋混凝土结构由两种不同的材料组成
- 混凝土
- 钢
素混凝土是一种抗压性很强的材料。压缩一个普通的混凝土立方体或圆柱体需要一个相对较大的压缩力才达到压缩破坏。然而,素混凝土在抗拉方面相对较弱(通常只能承受其抗压强度的十分之一)。
钢筋在抗压和抗拉荷载下都具有优异的强度,但比混凝土昂贵。因此钢筋混凝土结构通常由工程师设计,以便混凝土主要用于大部分压缩力,钢筋用于所有拉伸力,在某些情况下,部分压缩力。特别是在上个世纪,为了安全和经济可行性,钢筋混凝土结构的设计已经简化。钢筋混凝土结构在一些最复杂的结构中有着巨大的历史记录,包括大坝,桥梁和高层建筑遍布全球。下面是钢筋的放置剪力墙
水平钢筋
Amvic聚丙烯腹板是专门设计来容纳和固定水平钢筋的地方,而不需要捆绑他们。通常情况下,第一道水平加固被放置在离EPS板更近的凹槽中。第二阶段的水平钢筋是交错的,以便它被放置在槽口朝向混凝土墙的中心。第三道菜的位置与第一道菜相同。第四道菜的位置与第二道菜的位置相同。这种交错的水平钢筋模式是必要的,以允许垂直钢筋从顶部放置,并在水平钢筋之间编织。以下等级和以上等级的应用分别使用8”。
纵向钢筋
在墙体堆叠完成并完全竖立后进行竖向加固。在多层墙的情况下,垂直钢筋放置后,每个单独的楼层。垂直钢筋从顶部滑动到位,编织到水平钢筋中,并根据项目计划和规格固定到适当的位置。
墙体开口补强
大多数墙壁都有窗户或门洞,或者两者都有。在钢筋混凝土墙中创建墙洞口会在洞口周围产生额外的应力,尤其是在拐角处。窗和门楣(也称为过梁)可能会受到很大的弯矩和剪力,这取决于几个因素。
钢筋拼接
钢筋通常有20英尺(6米)长。在这种情况下,钢筋需要超过此长度,则需要拼接。拼接的主要目的是将一根钢筋或一组捆扎钢筋的拉伸或压缩应力转换为另一根钢筋,以满足当地建筑/工程规范和/或工程计划和规范的要求。
搭接的类型
根据本手册的目的和范围,我们将只讨论一种称为搭接的拼接。搭接通常是指钢筋在一定长度上重叠。接头的长度应根据当地建筑规范或由当地工程师计算,并在工程计划中加以规定。
搭接主要有两种类型:

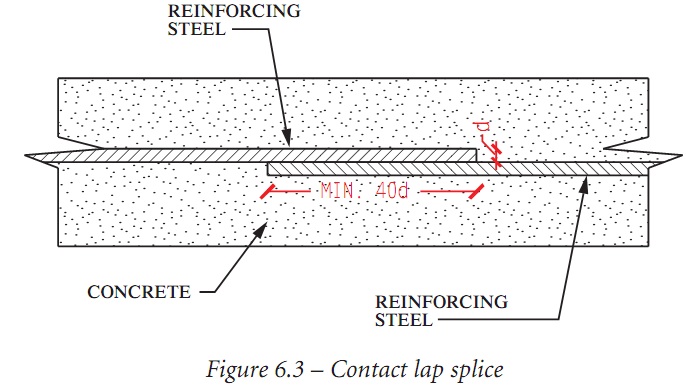

联系重叠拼接
搭接钢筋必须相互接触并固定在一起。

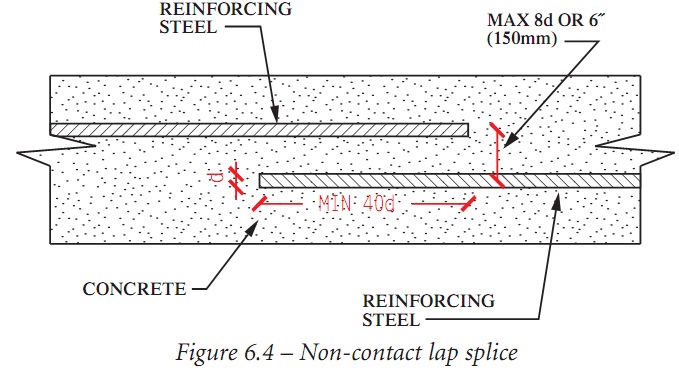

非接触式搭接:
钢筋间距应为搭接长度的五分之一(1/5),最大间距为150mm或6英寸。
搭接长度的最低要求
两种搭接方式的最小搭接长度要求如下:
多个混凝土浇口的搭接
当一个项目有超过一层的墙壁时,安装人员有必要了解如何在不同的浇口之间进行垂直的钢筋搭接。有两种选择,从工程/结构的角度来看都是令人满意的。
选项1

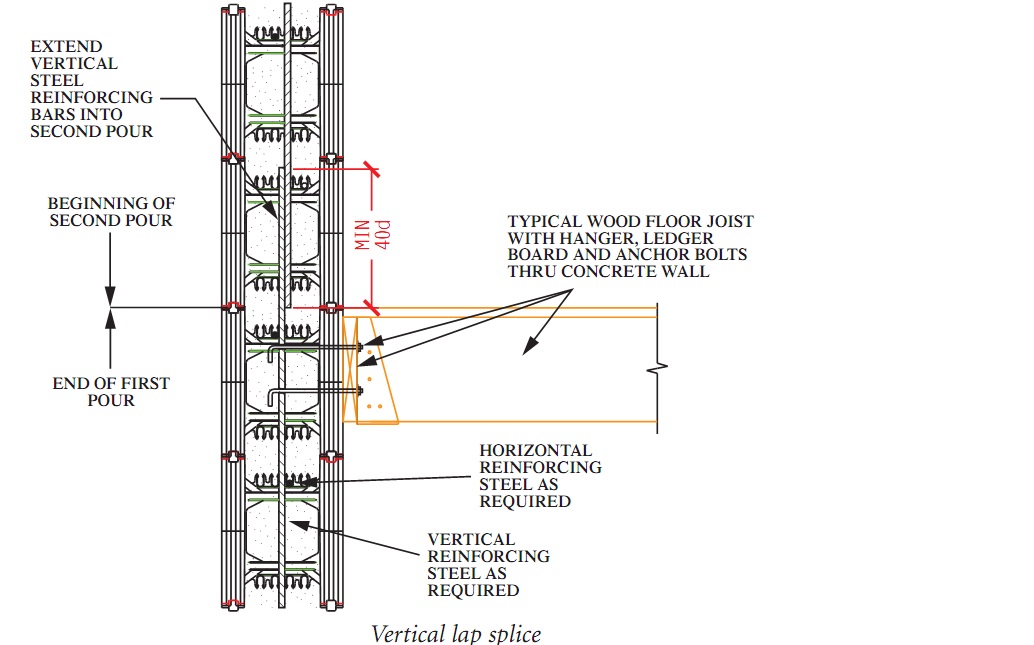

将竖向钢筋延伸至较低楼层的顶层。延伸段的长度应等于设计工程师规定的拼接长度或最小长度40d(其中d =较小的钢筋被拼接的直径)。有关详细资料,请参阅下文图6.5。
例子:
当拼接直径11.3mm的10米钢筋时,最小搭接长度为:40 × 11.3mm = 452mm
例子:
当拼接直径为0.625英寸的#5钢筋时,最小搭接长度为:40 x 0.625英寸= 25英寸
选项2

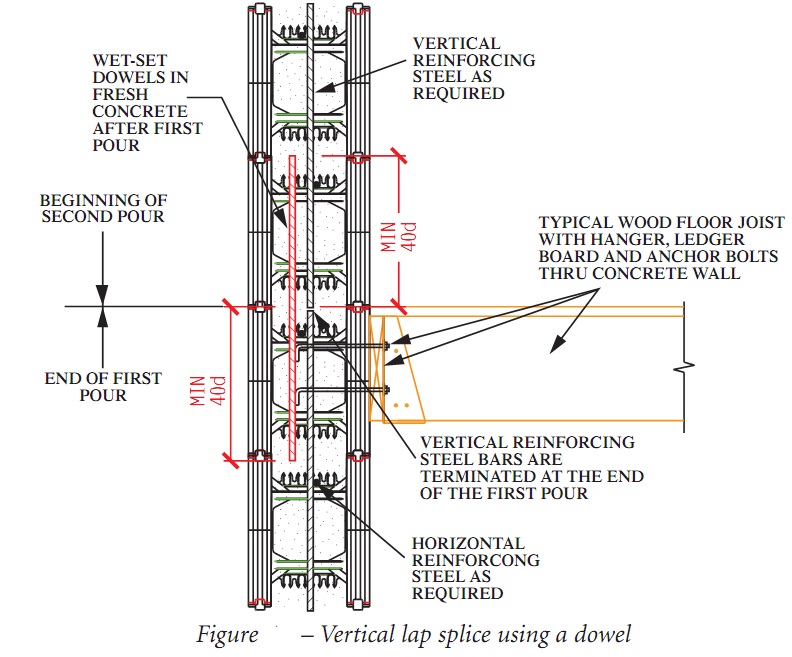

切割下层的垂直钢筋,使其与墙顶平齐。浇筑混凝土后不久,将额外的垂直钢筋(也称为销钉)湿砌入混凝土中。这些钢筋应延伸到新浇筑的墙体中,长度等于设计工程师规定的拼接长度,或最小长度为40d(其中d=正在拼接的较小钢筋的直径)。湿凝垂直拼接钢筋也应以设计工程师规定的相同拼接长度或至少40d伸入上墙。详情请参阅下面的图6.6。
墙体钢筋设计
确定竖向和水平配筋方案是一项结构工程任务,它取决于许多因素。这超出了本技术手册的范围,但是,住宅建筑市场上有一些工具可以帮助钢筋设计。下面将解释这些工具。
加拿大:
CCMC报告没有。13043-R包含用于住宅项目中低于等级和高达2层以上等级应用的钢筋台面。该报告还包含了一些以公制和英制单位为墙体开口的过梁表。报告中提到的适用性限制必须遵守。
代码要求:
钢筋混凝土的设计应符合CSA A23.3。
B -钢筋浇筑应符合CSA A23.1、CSA A23.4和/或当地建筑法规。
C -钢筋应符合CSA A23.1和CSA G30.18第7条。
D-最小钢屈服强度不得小于300 MPA(40 ksi)。
美国:
NAHB(全国住宅建筑商协会)联合PCA(波特兰水泥协会)专门为ICF行业制定了“住宅建筑中绝缘混凝土模板的规范性方法”[REF]。1]。本文件包含了用于等级以下和2层以上应用的钢筋表。它还包含了几个用于不同应用的墙体开口的过梁桌。正如预期的那样,必须遵守一些限制。
代码要求:
钢筋混凝土的设计和钢筋的放置应符合ACI 318或ACI 332和/或当地建筑法规的管辖权。
B -钢筋应符合下列规格之一;
1 - ASTM A615 -变形和普通钢坯棒规范
B - 2 - ASTM A706 -低合金钢变形和普通棒材规范
B-3-ASTM A996-钢轨钢和车轴螺纹钢规范
C -钢筋的最低屈服强度为40级(300mpa),抗震设计D1、D2类钢筋的最低屈服强度为60级(400mpa)。
对于不在“规定方法”范围内的应用,应保留本地许可/注册工程师。PCA(波特兰水泥协会)为工程师准备了另一个工具,以协助ICF墙的设计-“住宅建筑中隔热混凝土模板墙的结构设计”[参考文献2]。本出版物更详细地解释了设计承重和非承重ICF墙所涉及的工程原理,即使是“规定方法”范围以外的墙。
钢筋及工地安全:
- 没有防护的突出的钢筋是危险的,可能导致伤害或死亡。以下措施大大降低了裸露钢筋的危害:

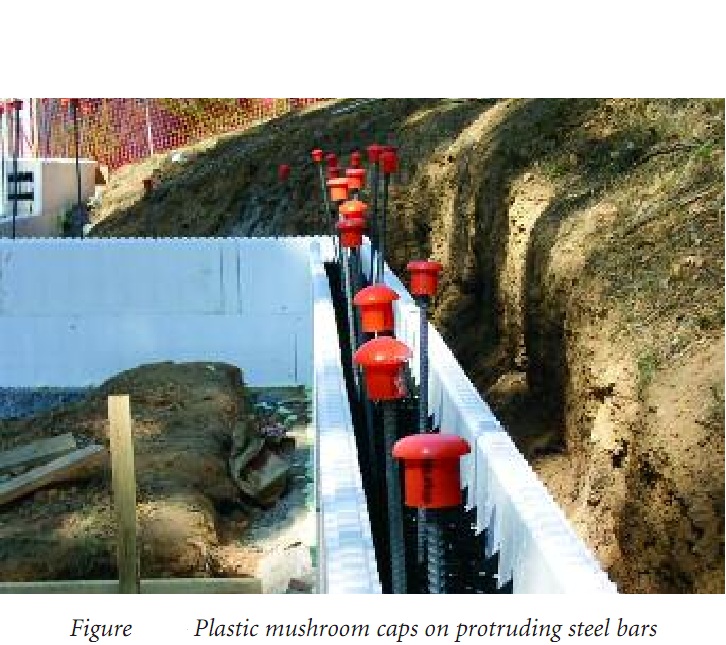

- 用盖子或木槽保护钢筋的所有突出端,或
- 弯曲钢筋,使暴露的末端不再直立。
- 当员工在裸露钢筋之上的任何高度工作时,跌落防护是防止刺穿的第一道防线。
代码合规
根据OSHA(美国职业安全与健康管理局)第1926.701 (b)条,以下条款应适用于工作场所:“所有雇员可能掉入的突出钢筋都应加以保护,以消除被刺穿的危险。”在加拿大职业健康与安全法(OSHA)中也有类似的合规条款。
