平面台测量的交叉点

平面图辐射法

平面表调查所需的仪器：

1. 三脚架
2. 平面桌子
3. 管道叉
4. 等级
5. 磁针指南针
6. alidade.
7. 卷尺
8. 测距棒（用于演示目的）
9. 其他配件
   1. 28英寸x 22in绘图表
   2. 透明胶带
   3. 凿子尖铅笔
   4. 橡皮

程序：

1. 选择两个仪器站P和Q，使得要定位的所有点或细节可以从两个站看。
2. 现在将表格设置为p并使其居中和级别。
3. 使用管道形式将地面站定位在片材上，使得纸张上的点P精确地在地面上的点P上。
4. 测量P与Q之间的距离。
5. 现在使用在P方向上枢转的atidade桌面，使其他仪器站q被视为并夹紧桌子并根据合适的比例沿着浪费的边缘绘制一条线。该线PQ是基线，因此必须准确地测量和绘制

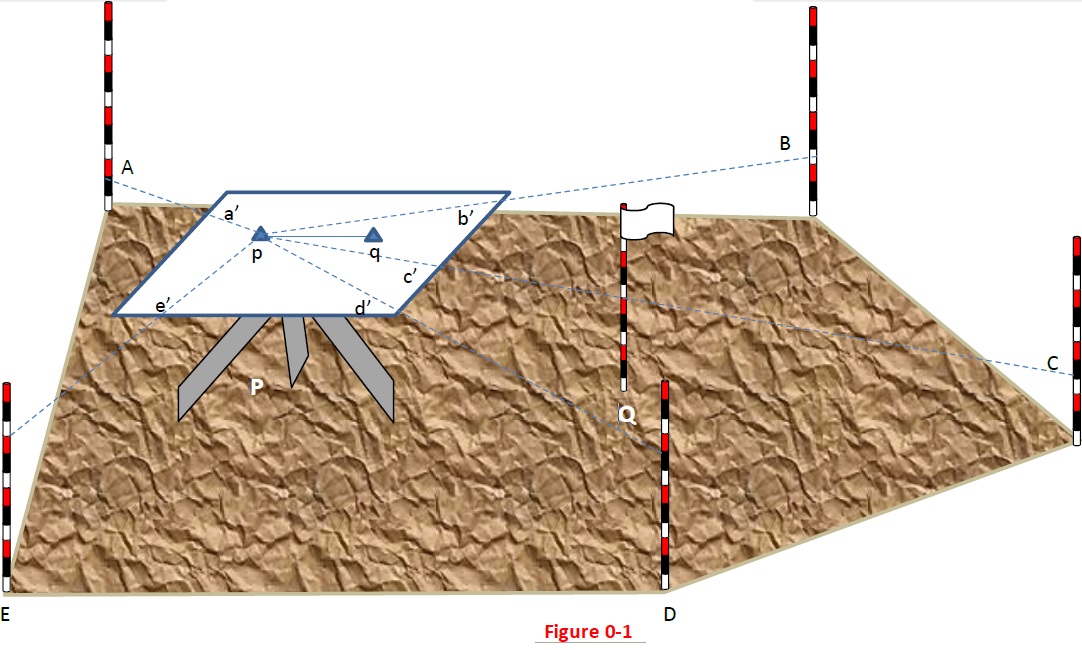

6. 与alidade枢转在p视图中其他细节，并将光线绘制为'，b'c'，d'等，如图所示图0-1.
7. 现在将表格转移到站Q，使其居中并升级，使得纸上的点Q正好在地面上的Q之上
8. 沿着沿着PQ定向桌子和背部视线，将桌子上放置，然后夹紧桌子。
9. 随着alidade在q q视线上旋转其他细节，并将光线绘制为'''，b''c''，d''等图0-2
10. A'，B'C'，D'，E'的交叉点分别命名为A，B，C，D，E分别作为A，B，C，D，E'。加入A，B，C，D，E，如图所示图0-3

笔记：这些细节可能是建筑角落，电动塔，树，人孔等。但是对于示范目的，我们将放大杆。

意义和应用

在该方法中，在两个仪器站之间绘制基线。该方法的重要性是仅测量基线并绘制得非常精确地绘制。其他点或细节取决于基线的比例和准确性。它是使用的：

• 地面不是水平和光滑的
• 距离如此之大，不能用单磁带测量
