平面图调查（辐射方法）

平面制作的交叉点

所需仪器：

• 三脚架
• 平面桌子
• 管道叉
• 等级
• 磁针指南针
• alidade
• 卷尺
• 测距棒（用于演示目的）
• 其他配件
  • 28英寸x 22in绘图表
  • 透明胶带
  • 凿子尖铅笔
  • 橡皮

程序：

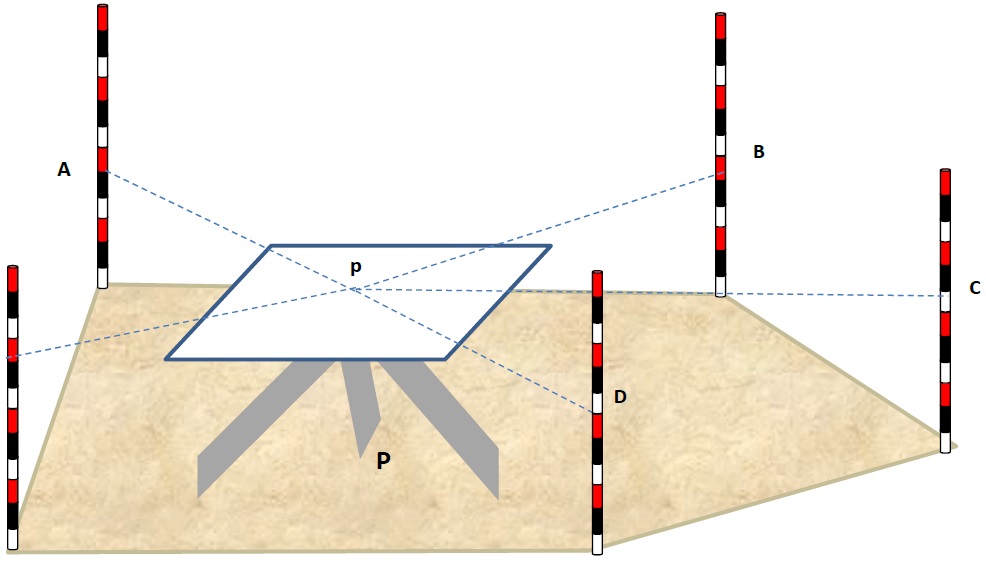

1. 选择一个合适的点P.在地面上，从中可以看到所有细节
2. 中心和平面桌子上的p.
3. 用指南针标记纸张的方向
4. 通过使用管道叉定位仪器站P，使得在纸上的P在地上正好完成
5. 将alidade沿着Point P视到各种细节一步一步一步，并从浪费边缘的每个细节绘制一条射线
6. 让细节名称为A，B，C，D，E等。

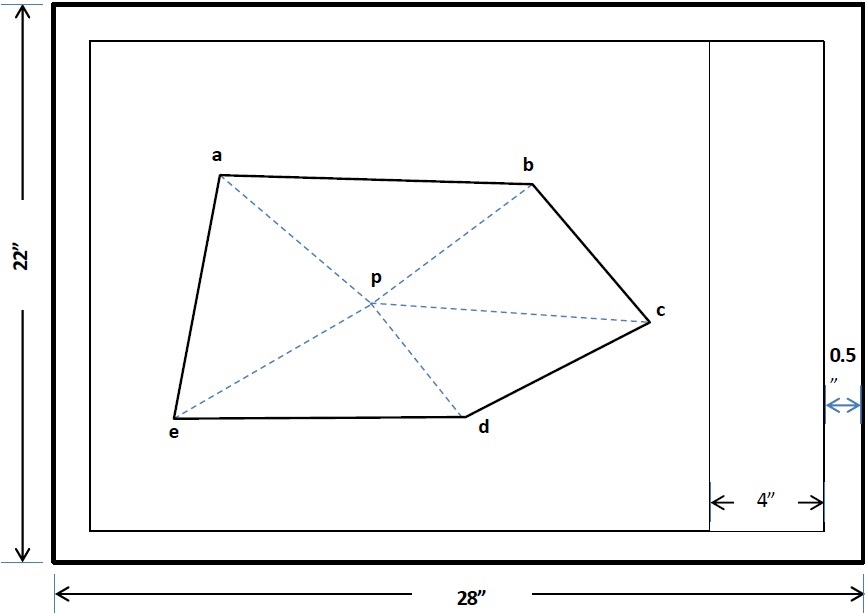

7. 现在测量P PA，PB，PC，PD，PE和将它们绘制到纸张上的PA，PB，PC，PD，PE上的每个点的距离
8. 联合A，B，C，D和E，提供细节的轮廓

笔记：这些细节可能是建筑角落，电动塔，树，人孔等。但是对于示范目的，我们将放大杆。

意义和应用

这是平面图中最容易的方法。它是使用的：

• 所有细节都可以从一个仪器站访问并访问
• 地面是平稳的
• 距离如此小，可以用单磁带测量
