建筑施工所需的图纸清单

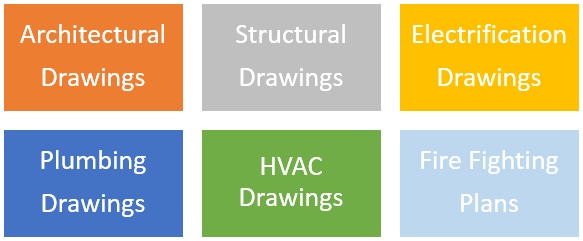

对于任何建筑项目（在本案例建筑物中），施工文件，图纸，草图和计划是正确执行项目所需的。可以有很多不同的文档构成了你的集合。不同的客户和建筑物的要求不同。即使项目预算的范围也可以改变项目的绘图要求。但是，某些公约已被广泛接受。以下是典型施工文件集中的图纸类型：

1. 建筑图纸
2. 电气图纸
3. 管道图纸
4. 结构图纸
5. 消防图纸
6. HVAC图纸

1.建筑图纸

一个建筑绘图是建筑师使用的建筑物（或建筑项目）的技术绘图，该建筑师将设计理念开发成一致的建议，沟通想法和概念，以说服设计的优点，使建筑承包商能够构建它作为完成工作的记录，并制作已经存在的建筑物的记录。

以下是在全套中找到的典型组件建筑施工图纸：

1. 制定计划
2. 平面图
3. 海拔图纸
4. 截图
5. 施工图
6. 打开时间表
7. 排水计划
8. 地板计划
9. 家具计划
10. 典型的细节

2.电气化图纸

这些图示出了电气设备的位置及其在建筑物中的布局。

1. 电气传说
2. 地板照明计划
3. 地板电力计划
4. 单线图示
5. 火灾报警布局
6. 地板音响系统和C​​CTV相机
7. 等价图表
8. 闪电保护接地详细信息

3.公共卫生图纸

1. 传说和一般笔记
2. 污水处理和雨水布局计划
3. 人孔时间表
4. 管道施工细节
5. 供水布局

4.结构图

这些图案显示了建筑物的支撑系统，如建筑物是如何站立的，它是什么是结构部件，建筑物的强度以及梁，柱，楼梯，板坯等的力量是如何连接的，因此是什么样的。

1. 一般注意事项
2. 典型的部分
3. 基础挖掘计划
4. 脚部部分
5. 底层柱平面图
6. 柱部
7. 底层钢梁计划
8. Plinth梁部分
9. 一楼梁平面图
10. 光束部分
11. 底层平板底钢筋细节
12. 底层平板顶部钢筋细节
13. 底层板块
14. 架空水箱设计
15. 化粪池设计

5.消防图纸

1. 传说和笔记
2. 消防布局计划（每个地面）

6. HVAC图纸

1. 传说和一般笔记
2. 交流布局计划（每个楼层）
3. 设备计划和安装详细信息
