水电工程中的钢结构

综合考虑泥沙荷载、悬浮颗粒粒径和减小水工结构的影响，对水工结构进行了优化设计。以下是一些最常用的水工钢结构:

水电工程

• Trashracks
• 叠梁
• 盖茨

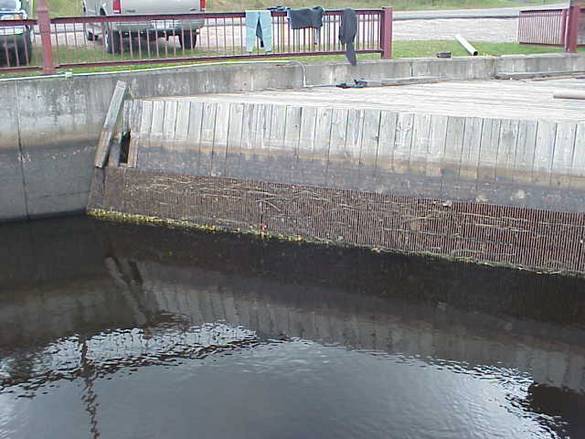

Trashracks

垃圾架和安全箅子是出口结构设计的重要组成部分，具有多种重要功能。当正确的设计，安装和维护垃圾机架。

• 将碎片远离出口工程的入口，因为碎片不会堵塞结构的关键部分;
• 以一种相对容易清除的方式捕获碎片;
• 确保人及大型动物远离封闭的交通工具及出口区域;并且，提供一个安全系统，防止人和动物被拉到出口，并允许他们爬到安全的地方。

垃圾架可用于这些目的，而不会显著干扰出口的水力能力(或输水结构的入口)(ASCE, 1985年;Allred-Coonrod, 1991)。垃圾架的位置和尺寸取决于许多因素，包括通过机架的水头损失，结构的方便性，安全和出口的尺寸

• 课程/好trashrack应设计为1.27米的设计排放^3.在El. 2134.65米和地震力。
• 估计拦污栅酒吧大小的课程trashrack应该是20毫米，间隔40毫米。细垃圾架棒尺寸为20mm。
• 机架条将由ASTM A36材料制造，并涂有抗腐蚀的环氧涂料。

叠梁

止水闸是一种水利工程控制元件，用于调节河流、运河或水库的水位和/或流量。叠梁有时会与插板混淆，因为这两种元素都用于舱壁或顶门。阻流板是一种典型的长矩形木梁或木板，它们相互叠放在一起，放入堰、门或沟渠内的预制槽中

在例行维护期间，阻流桩经常被用来临时阻止通过溢洪道或渠道的水流。在其他时候，可以在较长的时间内使用止水闸，比如当田地被淹时，为了控制田地的水深，止水闸被安装在较小的闸门上。在整个油田被淹没的时间内，可能会保留和调整日志。

的叠梁应根据相关的DIN或ASTM标准设计和制造，考虑死、静、动、摩擦、风和地震荷载。

盖茨

• 塞子槽和窗台将是不锈钢的。
• 闸门应根据相关的DIN或ASTM标准设计和制造，考虑死、静、动、摩擦、风和地震荷载。
• 浇口应该至少有3/8英寸的皮板，并设计有2毫米的磨损/腐蚀余量。
• 闸轮或滚子应沿着闸板的一侧间隔，以支持等量的流体静压载荷。轮子应转动、踏面和钻孔，以获得适当的轴承尺寸。车轮轴承应该永久润滑，并设计用于连续的水下工作。
• 所有闸门均建议采用钢丝绳提升系统，但在详细设计阶段还需研究液压系统的使用。这种闸门还应该配置用于紧急升降的凸耳，以及处于开启位置的维修锁。
• 将提供预制结构钢槽。
• 底部应该由带有不锈钢密封面的宽法兰组成。

• “J”型密封应该安装在径向闸板的底部和上部两侧。在闸板的倒置和向上两侧应嵌入不锈钢板，以在闸板的关闭位置提供严密的密封。
• 蒙皮板，不锈钢密封和其他部件的闸门应按照相关的ASTM标准，如ASTM A36, A242, ASTM A167等制造。
• 闸门维护应在旱季进行后，第一次设置叠梁在前面。
