硬化混凝土的问题和缺陷
混凝土中的缺陷往往与缺乏有关混凝土的耐久性，由此产生混凝土的组成，不良的安置做法，不良的质量控制或侵略性的环境，它被放置。
- 破解
- 拼写
- 缩放
- 蜂窝状
- 沉降
- 碱骨料反应
- 管道
- 损失粘贴
- 分层
破解
硬化混凝土的另一个缺陷是开裂的。裂缝是混凝土中的线性骨折，其部分或完全通过该构件延伸。由于混凝土中引入的拉伸应力，混凝土的裂缝发生。拉伸应力最初由混凝土和增强件携带，直到拉伸应力的水平超过混凝土的拉伸能力（破裂模量）。在此之后，混凝土裂缝和拉伸力完全转移到钢筋。裂缝宽度和分配由加固和增强器控制预应力混凝土，而在普通的混凝土中没有这样的控制。
混凝土裂缝的严重性
发丝状裂缝-宽度小于0.1毫米
狭窄的裂缝- 0.1毫米至0.3毫米宽
中等裂缝 - 宽0.3毫米至1.0毫米
宽裂缝-宽度大于1.0毫米

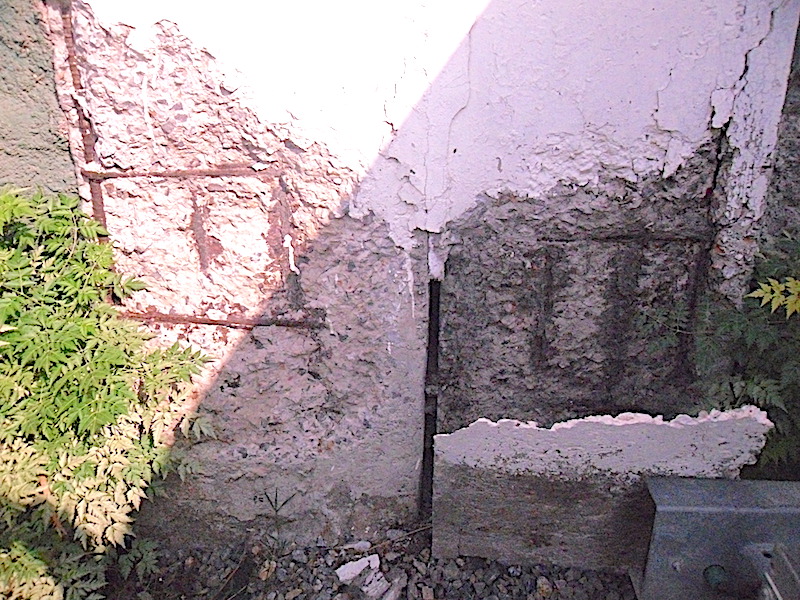

拼写
在剥落过程中，大块混凝土从母体分离出来。剥落与剥落类似，只不过是大块的剥落，而不是松散的剥落。这表明某些部分或整个项目存在严重缺陷。它更可能发生在冻融条件下。
剥落是分层过程的延续，这是由于外部荷载的作用，由钢筋腐蚀施加的压力或由在分层区域形成的冰造成的，导致分层混凝土断裂。留下的剥落区域以锐利的边缘为特征。
严重的剥落
光-在任何方向上的剥落面积小于150毫米或深度小于25毫米。
中等-剥落面积，任何方向在150毫米至300毫米之间，深度在25毫米至50毫米之间。
严重-剥落面积在任何方向300mm至600mm之间或深度在50mm至100mm之间。
非常严重的 - 在任何方向或深度的任何方向或大于100毫米的情况下均为600毫米。
缩放
结垢是由于冻融导致混凝土或砂浆表面局部剥落或脱落的一种缺陷混凝土的恶化发生。结垢现象在非引气混凝土中很常见，但在充分饱和的引气混凝土中也会发生结垢。结垢容易发生在粗糙或过度加工的混凝土中，因为在混凝土表面发现了太多的细粉和没有足够的空气。
严重的比例
表面砂浆的光损失至多5毫米，无需暴露粗骨料;
中等-表面砂浆损失6至10毫米，暴露一些粗集料;
严重-表面砂浆深度损失11毫米至20毫米，骨料颗粒从混凝土中突出，少数完全损失。
非常严重的 - 表面砂浆的损失和骨料颗粒到大于20mm的深度。
蜂窝状
蜂窝现象的发生是由于混凝土振动不当或不完全，导致混凝土中留下空隙，砂浆不能完全填充粗骨料颗粒之间的空隙。
蜂窝的严重程度
轻-蜂窝深度小于25毫米。
中等-蜂窝深度在25mm到50mm之间。
严重 - HoneycombingToadepthbetween50mmand100mm。
非常严重-蜂巢深度大于100mm。
沉降
碱骨料反应
可能发生化学攻击，因为混凝土是碱性和化学反应性的。它可能被酸攻击;一些碱;众多盐溶液;和有机物，如发酵液，糖和动物油，特别是如果它们含有游离酸。海水将攻击混凝土。渗透溶液穿透到钢筋钢筋上可能是特别的破坏性，因为钢的腐蚀产物的大移位会导致混凝土的裂缝和剥落。
管道
损失粘贴
分层
分层是硬化混凝土中的缺陷，其被定义为表面混凝土的不连续，该表面混凝土基本上分离但不完全从其上方或上方完全分离。明显的是，它可能看起来是固体表面，而是通过敲击或链拖拖动可以被识别为空心声音。分层始于加固和随后的混凝土开裂的腐蚀。然而，在紧密间隔的条形的情况下，裂缝在平行于混凝土的外表面的加强件的平面中延伸。由于较旧的混凝土的持续恶化，分层或剥离也可能发生在混凝土中，这些混凝土被修补或覆盖。即使在没有任何钢筋的任何生锈的情况下也可能发生这种情况。
