确定船舶模型的稳心高度
仪器：
- 水灯泡

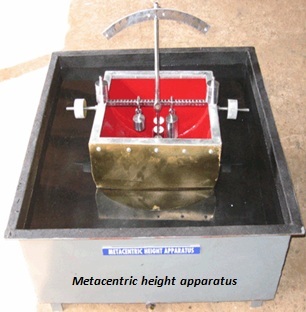

- 稳心高度仪
- 刻度或测量管
概念:
稳心:
当一个浮体给定一个小位移时，它将围绕一个点旋转，因此该物体旋转的点称为稳心。
”或“
通过原来的浮力中心和物体重心的线与通过新的浮力中心的垂直线的交点。
稳心高度：
浮体重心与稳心之间的距离称为稳心高度。
为什么要找稳心高度?
这是保证浮体稳定的必要条件
稳心在重心以上的物体将是稳定的，因为产生的恢复力偶将物体移到它原来的位置。
浮心:
假定浮力要通过的那一点称为浮力中心。
”或“
物体浸入部分的面积中心称为其浮力中心。
过程:
首先，我将活动重量沿垂直杆调整到一定的位置，用卷尺测量重心的距离。
然后我把身体放在水管里，先改变水平移动的负荷距离向右。
活塞倾斜和悬挂杆给出了头部的角度，我记下了各个位移的角度。
我对可移动的物体做了同样的处理通过改变它向左的位置。
然后我把身体从水管中取出，通过改变垂直移动荷载的位置找到另一个重心。
我再次将身体放入水管中，通过先保持可移动的负荷向右，然后向左来寻找头部的角度。
为了另一个重心，我重复了上述步骤。
- 我通过以下公式计算稳心高度：
MH = w * d / w * tanØ
在哪里
MH =稳心高度
w =水平移动质量
d =可移动质量在中心左右的距离
W =装配位置质量
Ø =各自的脚跟角度
观测和计算：
水平移动质量= w = 0.31kg
装配位置质量=W=1.478kg
重心= y1 = 8mm
重心= y2 = 9毫米
重心=y3=10 mm
考虑对部分
S.No |
可动质量中心右侧距离(mm) |
日元 |
头部角度“Ѳ” Y2 |
Y3 |
日元 |
稳心高度(MH) Y2 |
Y3 |
01 |
20. |
2．5 |
2.75 |
3．3 |
96.07 |
87.83 |
72.75 |
02 |
40 |
4．5 |
5．5 |
6 |
106.6 |
87.13 |
79.82 |
03 |
60 |
7．5 |
9 |
9．5 |
95.58 |
79.45 |
75.20 |
考虑了部分
S.No |
可动质量中心左侧距离(mm) |
日元 |
角头”Ѳ” Y2 |
Y3 |
日元 |
稳心高度(MH) Y2 |
Y3 |
01 |
20. |
2．5 |
2.75 |
3．3 |
96.07 |
87.83 |
72.75 |
02 |
40 |
4．5 |
5．5 |
6 |
106.6 |
87.13 |
79.82 |
03 |
60 |
7．5 |
9 |
9．5 |
95.58 |
79.45 |
75.20 |
