涵洞类型,设计,安装和材料
涵洞管、塑料涵洞管、涵洞景观设计思路、波纹钢涵洞、混凝土涵洞
定义
河堤上的开口,用管道或封闭的渠道来输送水。
要么
它是在公路或铁路下面的横向和完全封闭的排水沟。
类型的涵洞
- 管单或多个
- 管拱单或多
- 箱涵单或多
- 桥梁涵
- 拱涵

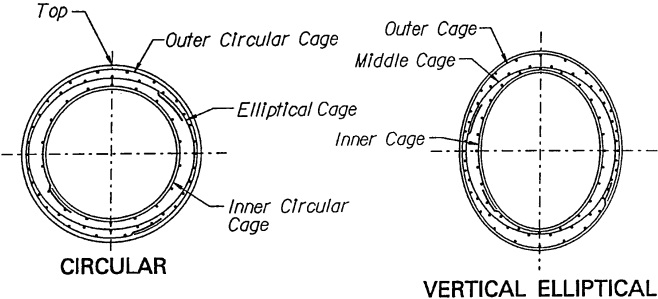

管道涵洞由光滑的钢、波纹金属或混凝土材料制成。它们的主要目的是把水输送到道路下面,尽管许多野生动物把它们作为通道。管道涵洞的直径一般在1- 6英尺之间,是最便宜的涵洞类型。圆形暗渠最适合中高水位的河岸。
管拱单或多
管拱涵洞提供低间隙,适合大型水道的开口,更为审美。它们还可以为低流量提供更大的液压优势,并且需要较少的道路填充。

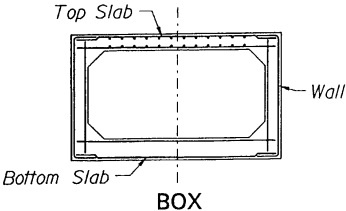

箱涵单或多
盒子涵洞用于在短暂径流期间传输水。野生动物通常使用论文,因为他们大部分时间都保持干燥。它们可以有一个人造地板,如混凝土。盒子涵洞一般为野生动物传播提供比大管罩更多的空间。盒子涵洞通常由钢筋混凝土(RCC)组成

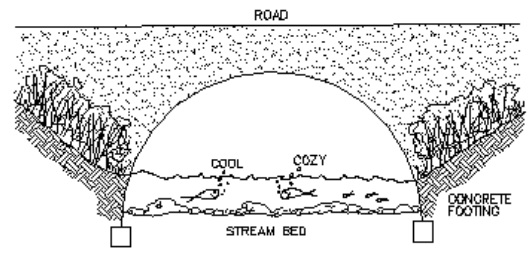

拱涵
管拱涵洞是圆形涵洞,以允许较低的轮廓,同时保持流动特性。具有浅盖的安装是有益的。
用于拱涵的材料是碾压混凝土,波纹金属或石头砌筑。
钢筋混凝土涵洞设计
地点
理想情况下,涵洞的轴线应与自然水流轴线一致,结构应为直而短。这可能需要修改涵洞的路线和坡度。通常,在与巷道成直角的地方修建涵洞更为实用。然而,为实现这一目标而改变河道位置的成本应与涵洞歪斜路线的成本相平衡,并应考虑河道水力学的变化。
品位和翘起
涵洞反转坡度应与天然河床相同,以尽量减少侵蚀和淤积问题。通过拱起涵洞来应对基础沉降,确保排水良好。
进出口条件
通常需要扩大自然通道在涵洞下游的相当大的距离,以防止回水进入涵洞。而且,可能需要扩大涵洞入口以防止涵洞入口上方。涵洞结构的入口和出口条件直接影响其液压容量。圆角或斜切入口角增加了液压容量,特别是对于小横截面的短涵洞。在抑制罩入口或出口的流式流线对流动的流线进行突然变化时,可能会发生冲刷问题。
使用的材料
基础材料
涵管基础所用材料应在图纸上注明。参考工程岩土基础报告。
床上用品
涵洞的垫层等级和材料应在图纸上注明。在设计箱涵垫层时,假定垫层材料轻微屈服,箱断面下形成均匀的支撑压力。
目的和使用
- 涵洞用于道路、桥梁和护堤建设,以防止洪水和道路被冲走。
- 它们还会最大限度地减少侵蚀,积聚的水,并提供径流的途径。
