交叉排水工程的定义和类型

定义:

横向排水工程是一种结构，将天然河流的排放物穿过截流的运河。运河会遇到河流、自然排水沟和其他运河等障碍。各种类型的结构，是建造来携带运河水通过上述障碍或反之称为交叉排水工程。这通常是一项非常昂贵的项目，应该通过以下方法避免:

• 使一条溪流转向另一条。
• 改变运河的对齐使其在两个流的交界处穿过。

交叉排水的类型

根据级别和放电，它可能是以下类型：

交叉排水作品携带渠道排水：

以下属于这种类型的结构是：

1. 一个渡槽
2. 虹吸渡槽

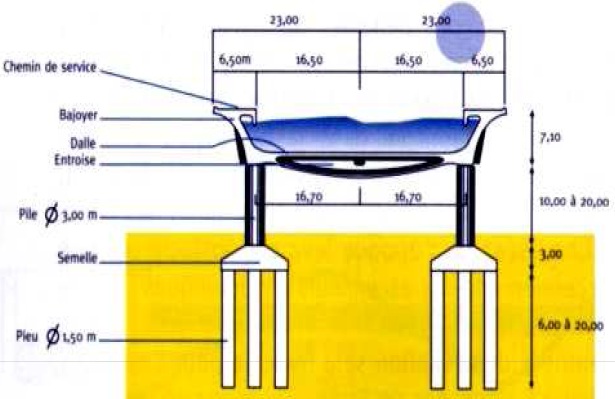

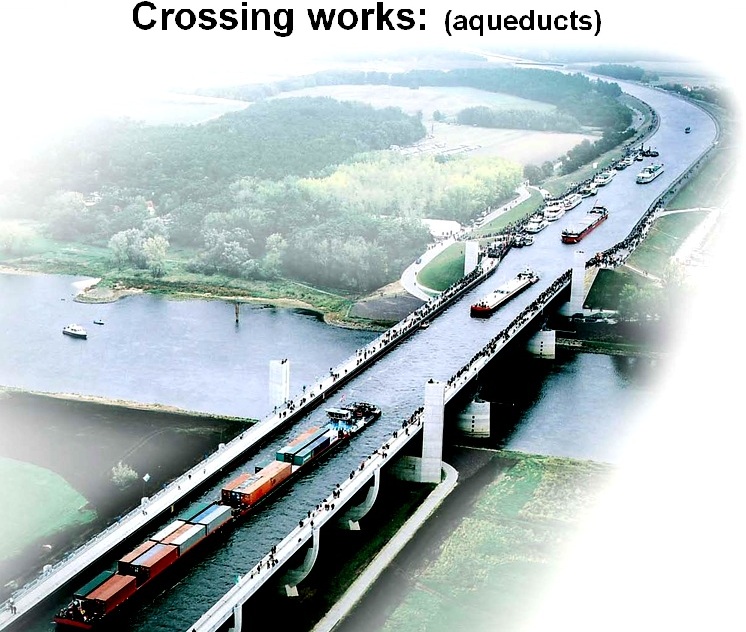

Aqueduct：

---

当排水管道的高通量足够低于渠道底部，排水水在重力作用下自由流动时，该结构称为渡槽。

• 在此，运河水通过在支架上支撑的槽中排出。
• 桥梁携带水
• 当运河和天然气床之间有足够的水平差异时提供足够高于HFL。

Siphon Aqueduct：

---

在虹吸引水渠的情况下，排水的高通量比渠床高得多，水在虹吸作用下通过引水渠桶流动。

排水床通常被压下并在上游侧提供PUCCI楼层，排水床可以通过垂直下降或通过3：1的甘油连接到PUCCA地板。下游上升坡度不应陡峭，而不是5：1。当运河通过排水管通过时，运河仍然开放，始终检查，洪水造成的损坏是罕见的。然而，在大洪水中，基础易受冲刷或排水水道可能因碎片，毛裤等而被窒息。

交叉排水工程携带路径排水。

以下属于这种类型的结构是：

• 超级通道
• 运河虹吸管或仅称为虹吸管

超级通道：

• 排水通过灌溉渠的水工结构被称为超级通道。这种结构适用于排水的河床水位高于渠道的洪水面水位。运河里的水从排水管道下面清楚地流过
• 超级通道类似于渡槽，只是在这种情况下排水沟是在运河上。
• 运河的FSL低于携带排水水的槽的下侧。因此，运河水在重力下运行。
• 渡槽的反面

管弯管:

• 如果两条运河相互交叉，其中一条运河被虹吸到另一条运河下面，那么在交叉处的水工结构称为“运河虹吸”。例如，下Jhelum运河在Rasul-Qadirabad(旁遮普，巴基斯坦)连接运河下被虹吸，这个跨越结构被称为“L.J.C siphon”。
• 的情况下虹吸渠道的FSL远高于排水槽的河床水平，使渠道在虹吸作用下运行。
• 运河床降低，在出口处提供斜坡，使得淤泥的麻烦最小化。
• 倒转的导水管虹吸
• 以上两种类型中，不能沿运河提供检查道路，道路需要单独设置桥梁。为了经济，运河可以通沟槽，但排水槽永远不通沟槽。

渡槽和虹吸渡槽的分类

---

根据渡槽或虹吸渡槽两侧的性质，可分为三大类:

I型：

沟渠的两侧是土坡完整的土坡。涵洞的长度应能满足两者的要求，涵洞的水段，涵洞的土方岸和渡槽的坡度。渡槽两侧为土方堤岸，其他斜坡由砌体墙支撑。在这种情况下，排水涵洞的土方部分继续延伸，但排水涵洞的外坡被挡土墙取代，排水涵洞的长度减少。

II型:

渡槽的两侧由混凝土或砖石制成。其运河的土段被停产，运河水在砌体或混凝土槽中携带，运河通常在本节中冲动。
