水工结构的Bligh蠕变理论

地下水流不透水底板的设计:它直接取决于底板(裙板)所建的多孔土壤中渗透的可能性。来自上游的水通过堰基及其下面的底土缓慢地渗透和爬行。水头的损失与水头移动的距离成正比(蠕变长度)沿堰剖面的底部。蠕变长度必须尽可能大，以防止管道动作。这可以通过提供深的垂直切断或板桩来实现。

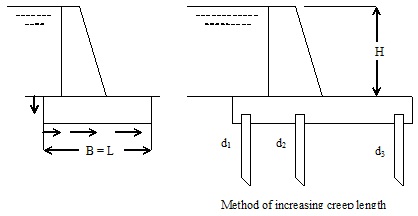

根据Bligh的理论，第一次拉伸总蠕变长度:L = B，第二次拉伸总蠕变长度:L = B + 2(d1 + d2 + d3)

若H为总水头损失，则单位蠕变长度的水头损失为

布莱把单位蠕变长度的水头损失称为渗流系数。渗流系数的倒数(L/H)称为蠕变系数C。

假设

• 水力坡度或坡度在整个裙板的不透水长度内是恒定的。
• 渗流水沿着裙板的基底剖面与底土接触而蠕变，在行进过程中损失水头，与它的行程长度成正比。长度称为蠕变长度．它是水平蠕变和垂直蠕变的总和。
• 只有当截断(桩)延伸到不透水的土层时，才有可能阻止渗水。

设计标准:

安全对管道:

根据土壤类型，蠕变长度应足以提供安全的水力梯度。根据布莱蠕变理论，如果温度≤1C，则不会有管道危险。根据土壤类型，蠕变长度应足以提供安全的水力坡度。根据Bligh的建议，不同类型土壤的Bligh系数C值为:

安全蠕变长度= L = CH, C = 1/ C

抗隆起压力的安全性:

设h' =裙板任意点(底板底部以上的水力梯度线)的扬压头

当w =水的密度时，上浮压力= wh'。若t =地板在该点的厚度，l =地板材料比重。那么，每面积向下的力(阻力)= t.w.e或wh' = t.w.e

由于水的重量将抵消隆起压力，因此只需要提供屏障上游的部分地板的标称厚度。在屏障的下游总是需要一定的不透水楼板的最小长度(最坏情况下，下游楼板的厚度)

布莱蠕变理论的局限性

1. 这个理论没有区分水平蠕变和垂直蠕变。
2. 没有解释出口梯度的想法-安全的破坏不能简单地得到考虑一个平坦的平均梯度，但保持这个梯度将是低临界。
3. 板桩和中间板桩的外侧面和内侧面没有区别，但从调查中可以清楚地看到，端板桩的外侧面比内板桩更有效。
4. 水头损失与蠕变长度的比例不同。同时，抬升压力的分布也不是线性的，而是正弦的。
5. 如果有两个桩，桩间宽度应大于桩头的两倍，否则桩无效。
